Node-RED (Teil 2)

Der erste Teil dieser Reihe ist im PCNEWS Heft 182 zu finden.

Was erwartet Sie in diesem Beitrag?

Schwerpunkt sind Funktionen in Node-RED.

Sie werden…

• ... Experimente mit JavaScript machen

• … das Schreiben von Funktionen in JavaScript kennen lernen

• ... Funktionen in Node-RED verwenden

• ... Werte in Node-RED speichern

• … drei Lampen nacheinander einschalten können

• … die Anwendung von topics in Funktionen verstehen

• … Funktionen zum Steuern einer Stiegenhausbeleuchtung anwenden

Ein ☝ im Text der Kurzfassung weist darauf hin, dass in der Langversion an dieser Stelle mehr Text, ein Programmcode oder eine detaillierte Anleitung zu finden ist. Die Langversion kann über den Link und den QR-Code am Ende des Beitrags abgerufen werden.

JavaScript

JavaScript wurde 1995 von Netscape für dynamische Webseiten entwickelt. Jeder Webbrowser versteht die JavaScript-Programme, die in Webseiten enthalten sind. Mittlerweile wird JavaScript auch in Webservern oder Microcontrollern verwendet. ECMAScript ist die Spezifikation einer Skriptsprache, die in JavaScript umgesetzt wird. Jedes Jahr gibt es eine neue Version.

TypeScript ist eine Weitererweiterung von JavaScript. Dabei werden Datentypen eingeführt, mit denen Programme schon in der Entwurfsphase leichter auf Fehler überprüft werden können. TypeScript ist eine echte Erweiterung von JavaScript, das heißt, dass jedes JavaScript-Programm direkt auch in TypeScript verwendet werden kann.

Was hat JavaScript mit Node-RED zu tun? Node-RED und seine Komponenten sind in JavaScript programmiert. Natürlich kann Node-RED auch ohne eine einzige Zeile von JavaScript verwendet werden. Aber oft können mit den Node-RED functions besondere Steuerungsideen umgesetzt werden - und dafür brauchen wir JavaScript!

Experimente im Browser

Um JavaScript kennenzulernen und auch um die folgenden Beispiele in Node-RED besser zu verstehen, rufen wir eine Webseite auf, über die Experimente mit JavaScript online, also ohne eine lokale Installation, durchgeführt werden können. Es gibt viele Angebote, oft auch mit lästigen Werbeeinblendungen. Ich empfehle https://playcode.io/new ☝Hier gibt es mehrere Angebote, die alle irgendwie mit der Entwicklung von (dynamischen) Webseiten zu tun haben. Für die einfachen Experimente wählen wir Empty JavaScript.☝

Funktionen

Allgemein brauchen wir Funktionen,

• … um wiederholt auftretenden Anweisungen zusammenzufassen und sie dann einfach wiederverwenden (aufrufen) zu können

• … um große Programme in kleinere Einheiten zu unterteilen, die dann leichter gewartet werden können und das Programm übersichtlicher machen

• … um Programmteile unabhängig von einander (asynchron) ausführen zu können.

Funktionen werden in Node-RED in eigenen Nodes umgesetzt.

Beispiel 1

Das erste Beispiel ist eine Funktion, die zwei Zahlen addiert.

xxxxxxxxxx
6
1
function add (a, b {
2
  return a+b;
3
};
4

5
let s = add(3, 4);
6
console.log("Summe = ", s);

Erklärung im Detail:

Zeile 1: Das Schlüsselwort function sagt JavaScript, dass das, was dahinter kommt, die Beschreibung (Vereinbarung) einer Funktion ist. JavaScript erwartet danach den Namen der Funktion [hier: add], die Parameterliste [hier: (a, b), die runden Klammern gehören zur Parameterliste] und den Rumpf der Funktion [beginnend mit { in Zeile 1 bis einschließlich } in Zeile 3].☝Parameter sind Platzhalter, die beim Aufruf der Funktion (Zeile 5) durch konkrete Werte ersetzt werden.

Zwischen den Klammern { und } steht das, was die Funktion tun soll. Hier wird die Summe von a und b bestimmt und über return an der Stelle (in Zeile 5) eingesetzt, an der die Funktion aufgerufen wurde.

Zeile 5: Mit let wird eine lokale Variable vereinbart [hier s], also eine Variable, die nur in der unmittelbaren Umgebung gültig ist. Dieser Variablen wird jener Wert zugewiesen, den die Funktion add errechnet. Mit dem Aufruf von add(3, 4) wird der (formale) Parameter a durch das Argument 3 ersetzt und b durch 4.

Zeile 6: Wir wollen ja auch ein Ergebnis sehen. console.log () schreibt alle Argumente [hier: "Summe = s"], also das Wort Summe gefolgt von einem Gleichheitszeichen und das in s gespeicherte Ergebnis der Addition [hier: 7] in das Consolen-Fenster am Bildschirm. ☝

Beispiel 2

JavaScript ist eine funktionale Sprache. Ein wichtiges Kriterium dafür ist die Verwendung von Funktionen als Objekte. Eine Funktion kann daher einer Variablen zugewiesen werden.

xxxxxxxxxx
6
1
let add = function (a,b) {
2
  return a+b;
3
};
4

5
let s = add(3, 4);
6
console.log("Summe = ", s);

Zeile 1: Mit let wird die lokale Variable add erzeugt, der dann eine anonyme Funktion zugewiesen wird. Anonyme Funktionen sehen genauso aus wie benannte Funktion, aber zwischen function und den Parametern steht eben kein Name.

Zeile 5: add wird genauso verwendet, wie im Beispiel 1. ☝

Eine Konstante sieht aus wie eine Variable, die mit const vereinbart wird und der gleich bei der Vereinbarung ein Wert zugewiesen werden muss. Damit wird eine nachträgliche unerwünschte Veränderung verhindert. Das geht natürlich auch mit Funktionen und wird dort sehr häufig verwindet: Ferner erleichtern Konstanten die Arbeit des Compilers.

xxxxxxxxxx
6
1
const add  = function (a,b) {
2
  return a+b;
3
};
4

5
let s = add(3, 4);
6
console.log("Summe = ", s);

Funktionen – vor allem anonyme Funktionen – kommen in JavaScript sehr häufig vor. Kein Wunder, dass nach einer besonders einfachen Schreibweise gesucht wurde. Hier ist sie: unsere anonyme Funktion in Pfeilscheibweise, auch genannt fat arrow (dickerPfeil):

xxxxxxxxxx
6
1
const add  = (a,b) => {
2
  return a+b;
3
};
4

5
let s = add(3, 4);
6
console.log("Summe = ", s);

Das Wort function verschwindet und der Pfeil wird nach den Parametern eingefügt.

Wenn wie diesem Beispiel der Rumpf der Funktion nur aus einem return, gefolgt von dem zurückzugebenden Wert besteht, geht es noch einfacher:

xxxxxxxxxx
4
1
const add  = (a,b) => return a+b;
2

3
let s = add(3, 4);
4
console.log("Summe = ", s);

Eine Schreibweise wie in Zeile 1 ist in vielen Programmen zu finden.☝

Funktionen in Node-RED

Wie erwähnt erlauben Funktionen in Node-RED die Umsetzung komplexer Steuerungen. Wir beginnen mit einem einfachen Beispiel:

☝Der inject-Node liefert auf Knopfdruck die aktuelle Zeit, debug zeigt das Ergebnis im Debug-Fenster. ☝

Der Node function

Im einfachsten Fall übernimmt die function den Wert vom Eingang und gibt ihn ohne Änderung an den Ausgang weiter. Wird die function mit einem Doppelklick zur Bearbeitung geöffnet, zeigt sich, dass sie vorerst nur aus einer Zeile (return msg;) besteht. ☝

Das ist natürlich keine JavaScript Funktion. Die vollständige Funktion lautet.

xxxxxxxxxx
3
1
function (msg) {
2
  return msg;
3
}

Teile, die immer gleich bleiben, werden weggelassen.

• Die (anonyme) Funktion hat genau einen Parameter mit dem Namen msg. Da msg ein Objekt ist, kann es sehr viel an Information übertragen.

• Die geschwungenen Klammern um den Rumpf der Funktion werden weggelassen.

• Die Funktion liefert über return ein Ergebnis, üblicherweise wieder ein msg-Objekt mit der Eigenschaft payload. Der Name kann frei gewählt werden.

☝Liefert die Funktion null (das ist ein Schlüsselwort von JavaScript), wird kein Signal an den Ausgang gesendet.☝

Addition

Wir haben zu Beginn dieses Beitrags mehrere Varianten kennen gelernt, wie in JavaScript eine Funktion zwei Zahlen addieren kann. Geht das auch mit der Node-RED Funktion? Jein.

☝Um die beiden Zahlen zu addieren, müssen wir sie irgendwie zwischenspeichern.

Speichern von Werten

Zum Speichern von Werten führt Node-RED den context ein. ☝Beim Setzen eines Wertes [set] werden zwei Parameter übergeben (der Schlüssel (key) und der Wert (value)), beim Auslesen [get] nur ein Parameter (der Schlüssel (key)). ☝

Verschiedene Topics

☝Stellen wir uns den context als einen Kasten mit vielen Schubladen vor. Die Laden sind mit a, b usw. beschriftet. In der Zeile 2 wird die Schublade a mit dem Wert gefüllt, der über paylaod an die Funktion übergeben wird. Dasselbe geschieht in Zeile 6 für die Schublade b.

Wir wissen natürlich noch nicht, was und ob überhaupt etwas in den Laden liegt, aber wir probieren es einfach: was in Lade a liegt, wird mit context.get("a") geholt, der Inhalt von Lade b mit context.get("b"). Die Summe wird in payload gespeichert und dann über msg an den debug-Node übergeben.

Wird nun die Taste von a angeklickt, wird zwar der Wert 3 über context.set("a", 3) gespeichert und kann gleich danach über context.get("a") wieder ausgelesen werden. Aber die Lade b ist noch leer. context.get("b") liefert keinen Wert, die Summe ist NaN (Not a Number). ☝

Oft ist es sinnvoll, zum Testen von Programmen Zwischenergebnisse im Debug-Fenster auszugeben, wie hier in Zeile 1.

§}

Nach dem ersten Klick auf a ist im Debug-Fenster wie erwartet NaN zu sehen, nach dem Klick auf b das Ergebnis 7.☝

Aktionen nacheinander

Eine andere Aufgabe: In der Früh sollen nacheinander mehrere Lampen (hier drei Stück) mit einem zeitlichen Abstand (hier zum Testen nach jeweils zwei Sekunden) eingeschaltet werden.

Lösung mit Trigger-node

Das ist die einfachste Lösung. Jeder trigger-Node kann so eingestellt werden, dass er über einen zweiten Ausgang ein weiteres Signal zeitverzögert ausgibt. ☝

Lösung mit einer function

Kann dafür auch eine Funktion verwendet werden?

Ja, aber der Ablauf ist etwas komplizierter. Würde die Steuerung nach dem Einschalten einer Lampe einfach zwei Sekunden warten, könnten Ereignisse, die in der Zwischenzeit eintreten, nicht verarbeitet werden. Die Lösung ist eine asynchrone Steuerung, bei der die Wartezeit (2 Sekunden oder 2000 Millisekunden) in das (asynchrone) Versprechen (Promise) ausgelagert wird, nämlich dass es nach 2000 Millisekunden weitergehen wird.

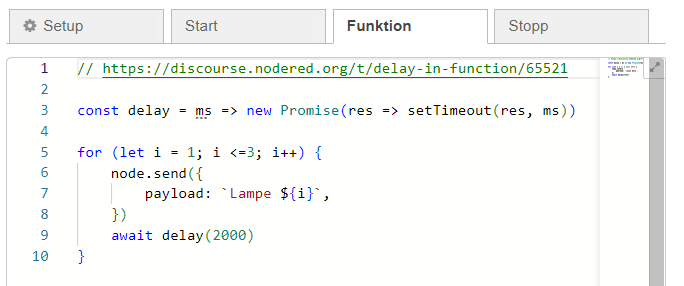

Die Zeichenkette `Lampe ${i}` ist ein Template-String, eine Vorlage. Dieser String ist in grave accents oder backticks ("`") eingeschlossen und kann sich über mehrere Zeilen erstrecken. Bei ${i} wird i ausgewertet und an die Stelle von ${i} in den String eingesetzt.

Und warum steht am Eingang timestamp? Nun, wir brauchen nur irgendetwas, das ein Signal für den Start ausgibt. Ein inject-Node liefert ohne Änderungen standardmäßig die aktuelle Zeit und die reicht zum Starten.☝Um eine echte Lampe einzuschalten, wird bei den meisten Lampen oder Schaltern die payload auf {"state":"on"} gesetzt.☝

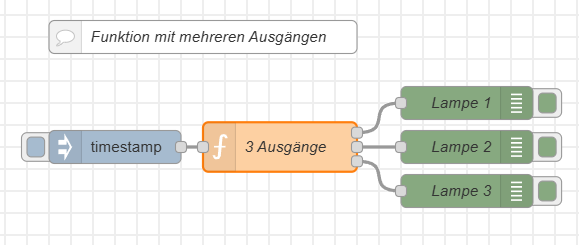

Funktion mit mehreren Ausgängen

☝

Im Setup der Funktion werden drei Ausgänge angefordert. ☝

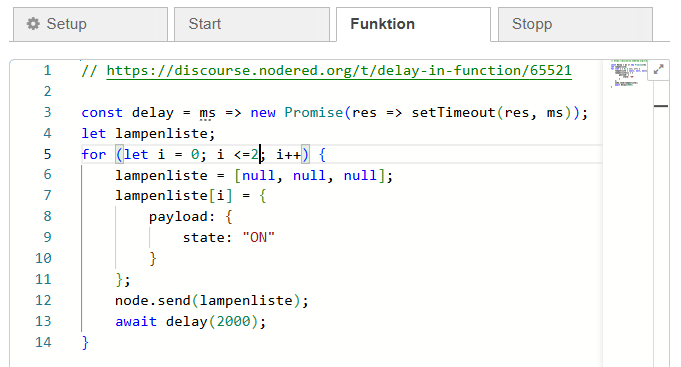

Das ist die Funktion selbst:

Da sind wohl ein paar Erklärungen fällig.

Zeile 3: Die Funktion delay bereitet eine Verzögerung vor. Die Dauer der Verzögerung, gemessen in Millisekunden, wird im Parameter ms übergeben.

Zeile 4: hier wird die Variable lampenliste vereinbart. In die Liste werden anschließend die Steuerbefehle eingefügt.

Zeile 5: In JavaScript-Listen beginnt die Zählung mit 0. i läuft daher von 0 bis 2.

Zeile 6: Bei drei Ausgängen ist eine Liste mit drei Eintragungen eine gute Wahl. null bedeutet, dass an die zugehörigen Ausgänge nichts geschickt wird - das ist der Anfangswert bei jedem Durchgang.

Zeile 7: jetzt wird ausgewählt, welcher Ausgang dran ist.

Zeilen 8 bis 10: um die Lampe einzuschalten, wird state auf "on" gesetzt.

Zeile 12: Jetzt wird die lampenliste an alle Ausgänge geschickt, aber nur ein Ausgang hat das Einschaltsignal state:"on" bekommen.

Zeile 13: 2000 Millisekunden warten.

Vielleicht nicht ganz so übersichtlich, aber dafür recht kompakt. Asynchrone Funktionen sind eine großartige Sache, aber nicht einfach zu verstehen. Zur Erklärung ist ein eigener Beitrag in den PCNEWS erforderlich.

Lampensteuerung

Das Beispiel sollte zeigen, wie der Raum zum Wecken langsam heller gemacht werden kann. Noch wird jede Lampe schlagartig hell. Aber das geht besser.

Bei bestimmten Lampen kann eingestellt werden, dass sie selbst langsam von dunkel auf hell schalten. Bei der Lampe TRÅDFRI von IKEA ist im vorherigen Beispiel in Zeile 9 die payload von {"state":"on"} auf {"brightness":80,"transition":20} zu ändern. Die Helligkeit wird dadurch innerhalb von 20 Sekunden von 0 auf 80 erhöht. brightness ist eine Zahl zwischen 0 und 255.

Stiegenhausbeleuchtung

Das Licht im Stiegenhaus soll 20 Minuten vor Sonnenuntergang ein- und um 20 Uhr ausgeschaltet werden, nicht aber wenn die Sonne nach 20:20 Uhr untergeht.

Ferner soll das Licht um 6 Uhr ein- und 20 Minuten nach Sonnenaufgang ausgeschaltet werden, nicht aber wenn der Sonnenaufgang vor 05:40 Uhr ist.

Zuerst ein Nachtrag zum Big Timer

Im Teil 1 (Heft 182) wurde der Big Timer vorgestellt. Hier dazu eine Klarstellung:

Ausgang 1 liefert das msg-Signal,

• sobald sich der Zustand des Timers ändert oder

• einmal pro Minute, wenn Repeat output in den Big Timer Eigenschaften angekreuzt ist.

Ausgang 2 liefert immer einmal pro Minute die aktuelle Message (msg).

Einstellen des Big Timers

Der Big Timer liefert am Ausgang 2 die notwendigen Daten im msg-Objekt:

• Aktuelle Uhrzeit: msg.now, Sonnenaufgang: msg.sunrise, Sonnenuntergang: msg.sunset.

• Zeiten, die am Timer eingestellt werden:

  • On Time + On Offset → msg.start

  • Off Time + Off Offset → msg.end

  • On Time2 + On Offset2 → msg.start2

  • Off Time2 + Off Offset2 → msg.end2

Wann soll das Licht eingeschaltet sein?

☝Das Licht soll einerseits zwischen start und end und andererseits zwischen start2 und end2 eingeschaltet sein:

• start <= now<= end oder

• start2 <= now <= end2

Daraus wird:

xxxxxxxxxx
3
1
msg.payload = ((msg.start <= msg.now) && (msg.now <= msg.end) ||
2
  (msg.start2 <= msg.now) && (msg.now <= msg.end2)) ? 1 : 0;
3
return msg;

Direkte Steuerung

Der Big Timer hat auch einen einzigen Eingang, mit dem der Zeitablauf übersteuert werden kann, das heißt, Signale von diesem Eingang überschreiben den automatischen Ablauf.

msg.state zeigt dann (beispielsweise) "On Override" oder "Off Override" an. Wenn also Override in msg.state enthalten ist, sollen die mit msg.start usw. eingestellten Zeiten ignoriert werden.

Die Zeitsteuerungsfunktion wird geändert und berücksichtigt das:

xxxxxxxxxx
7
1
if (msg.state.includes("Override")) {
2
  return msg;
3
}
4

5
msg.payload = ((msg.start <= msg.now) && (msg.now <= msg.end) ||
6
  (msg.start2 <= msg.now) && (msg.now <= msg.end2)) ? 1 : 0;
7
return msg;

Sobald msg.payload auf 1 gesetzt ist, wird das Licht eingeschaltet, mit 0 ausgeschaltet.

Zusammenfassung

Der Beitrag zeigt (vor allem in der Langfassung), wie mit Funktionen in JavaScript umzugehen ist und wie mit Funktionen in Node-RED gearbeitet wird. Zwei konkrete Beispiele schließen den Beitrag ab.

Im nächsten Teil werden Beispiele gezeigt, wie eine Node-RED Steuerung mit den Nutzern kommunizieren kann: über Telegram, Dashboard 2.0 und User Interface. Für alle drei gibt es in der Palettenverwaltung fertige Nodes.

Die im Heft 182 angekündigten Zustandsdiagramme folgen in einer späteren Ausgabe.☝
